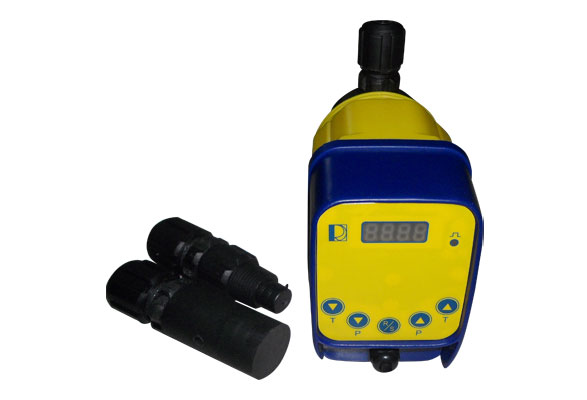

电磁隔膜计量泵

1、概述
CT系列计量泵是有微处理器控制，频率及其冲程可调，工作时间可根据需要设定的，电磁驱动的隔膜式计量泵。可用于多种液体的计量输送。
2、工作原理
电磁推杆带动隔膜在泵头内往复运动，引起泵头膛腔体积和压力的变化，压力的变化引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。
CT系列计量泵的额定排量在1-15L/H范围内，对应的最大工作压力为10-3BAR。泵的出口流量可根据频率按钮或冲程长度调节螺丝来调节。LED发光二极管指示运行状态。
3、技术参数
3.1通用参数
●重复计量精度：在操作范围内2%
●环境温度：-10~45℃
●介质粒度：小于1mm
●介质粘度：小于800mm/S2
●电源：220V50HZ -10%， 10%
●功率：16W
●绝缘等级：IP65
●定时时间：0.5~100小时
3.2材质表
●隔膜：PTFE
●泵头：PVC，PP
●单向阀：PVC，PP
●底阀过滤器：PVC，PP
●喷射阀：PVC，PP
●软管：PVC，PE，PTFE
●密封件：EPDM，FPM，PTFE
3.3性能参数
CT系列电磁隔膜计量泵：手动调节冲程长度和工作频率，设定工作时间，数码管显示工作频率和设定的定时时间(0.5~100小时)，设定为0.00时为不定时。

型号	流量 L/H	压力 BAR	冲程频率 N/M	吸程 M	重量 KG	功率 W	电源
CT-005-10	0.5	10	120	2	2.5	16	220V 50HZ
CT-01-07	1	7	120	2	2.5	16	220V 50HZ
CT-02-07	2	7	120	2	2.5	16	220V 50HZ
CT-03-07	3	7	120	2	2.5	16	220V 50HZ
CT-06-07	6	7	160	2	2.5	16	220V 50HZ
CT-10-04	10	2	180	2	2.5	16	220V 50HZ
CT-15-03	15	1	180	2	2.5	16	220V 50HZ

4、操作和设定
4.1按R/S键起停计量泵
4.2按△◇键调节计量泵的工作频率及设定时间。
4.3发光管的闪烁频率与计量泵的工作频率一致。
5、安装尺寸
6、安全注意事项
6.1计量泵不得使用非原厂配件维修，否则，由此导致的人员伤害和机器损坏的后果由用户自负。
6.2如果计量泵的介质是危险的或未知的液体，操作者操作或维修计量泵时，要带安全防护用具。
6.3计量泵在出厂时要进行测试，泵头内可能有水残留，如果计量泵的介质不能与水接触，在安装前必须把水除去。
6.4维修计量泵时，要给排液管卸压，并用水清洗泵内腔。
6.5维修前要断开计量泵电源，电气由合格的电工操作。
6.6只有经过培训的合格人员才可以维修计量泵。
7、安装
7.1泵的安装
7.1.1在药桶或支架上用螺栓和垫片固定计量泵。
7.1.2安装时计量泵的进出口要保持垂直。
7.1.3入口管线的垂直距离不要太长，要在计量泵的吸程范围内；入口管线的底阀要和药桶有一定的距离。
7.1.4连接排液管和注射阀，被加药点的压力比药液的静压小时要加背压阀或防虹吸阀。
7.2软管连接
7.2.1在软管上套上管接螺母和卡块。
7.2.2把管嘴插入软管，如有必要可稍微扩大软管断口。
7.2.3把管接螺母拧到接头上。
7.3电源连接
7.3.1将电源插头插到电源插座上。
7.3.2电源电压要保证和计量泵标牌上的电压一致。
7.4启动
7.4.1根据需要设定定时时间和冲程频率启动计量泵
7.4.2松开计量泵出口的管接螺母。
7.4.3计量泵排出液体后拧紧管接螺母。
8、维护
8.1定期检查泵头螺栓是否牢固。
8.2定期检查出入口管线的连接情况。
8.3定期检查药液桶内药液液位。
8.4定期对单向阀和过滤器进行清洗。
8.5长时间停用要清洗干净放置。
9、维修指南
9.1接头松动：拧紧接头。
9.2软管破裂：更换软管。
9.3泵头渗漏：紧固泵头螺栓或更换密封圈。
9.4计量泵动作但不能加药：清洗或更换进出口单向阀，检查清洗过滤器。
9.5数码管不亮，计量泵不工作：检查供电电源；检查保险丝，找不到问题所在请拆下计量泵送代理商或寄厂。
9.6数码管亮，计量泵不工作：拆下计量泵送代理商或寄厂。
装箱单

序号	名称	数量	备注
1	计量泵	1
2	喷射阀	1
3	底阀	1
4	吸液管	1.5米
5	排液管	1.5米
6	说明书	1
