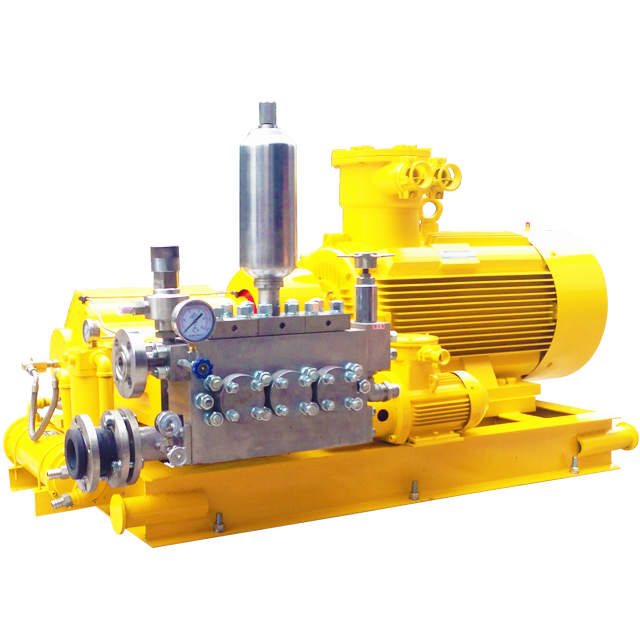

SHP80型高压往复泵

主要特点

◆ 适用于清洗泵、流程泵、尿素铜液泵、基甲酸铵液二甲泵、液态二氧化碳泵、食品均质泵、洗涤剂料浆泵、氨水泵、五钠泵、注水泵、除磷泵。

◆ 组装型式：有卧式、立式、固定式、移动式。

◆ 传动型式：有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。

◆ 表中技术参数作为选型参考，每个品种的泵都装有安全调压阀，泵的压力可任意调节。

◆ 你选型时表中流量不合适，可用电磁调速，变频调速，变换柱塞直径来调节流量，满足选型需要。

◆ 泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。

3DP80型三柱塞高压泵性能参数表
柱塞直径(mm)		95	80	68	56	48	43	35	28	25	23	21	18
工作压力(MPa)		2	6	8	12	16	20	30	40	60	70	80	100
泵转速(min -1 )		最大流量(L/min   M3 /h)、理论电机功率(kw)
90	L/min	153	108	78.4	53.2	39.1	31.4	20.8	13.3	10.6	9	7.5	5.5
	M3/h	9.2	6.5	4.7	3.2	2.3	1.9	1.2	0.8	0.64	0.55	0.45	0.33
	KW	7	14	14	14	14	14	14	11	14	14	14	11
140	L/min	238	168	121	82.7	60.8	48.8	32.3	20.7	16.5	14.1	11.6	8.5
	M3/h	14.3	10.1	7.3	5	3.6	2.93	1.9	1.2	0.99	0.84	0.7	0.51
	KW	10	20	20	20	20	20	20	17	20	20	20	18
160	L/min	272	193	139	94.5	69.5	55.7	36.9	23.6	18.8	15.9	13.3	9.8
	M3/h	16.3	11.6	8.4	5.7	4.2	3.3	2.2	1.4	1.1	0.96	0.8	0.59
	KW	11	24	22.3	22.6	22.2	23	22	18.8	22.5	22.2	21.2	20
200	L/min	340	241	174	118	87	70	46	30	24	20	17	12
	M3/h	20.3	14.4	10.4	7.07	5.21	4.19	2.75	1.80	1.44	1.20	1.02	0.72
	KW	14	29	28	28	28	28	28	24	29	28	27	24
280	L/min	476	338	244	165	122	97	65	41	33	28	23	17
	M3/h	28.5	20.2	14.6	9.88	7.31	5.81	3.89	2.46	1.98	1.68	1.38	1.02
	KW	19	40	39	39	39	39	39	34	40	39	37	34
320	L/min	544	386	279	189	139	111	74	47	38	32	26	19
	M3/h	32.5	23.1	16.7	11.3	8.32	6.65	4.43	2.81	2.28	1.92	1.56	1.14
	KW	22	46	45	45	44	44	44	37	45	45	42	38
370	L/min	629	446	322	219	160	129	85	55	44	37	31
	M3/h	37.6	26.7	19.2	13.1	9.58	7.72	5.09	3.29	2.63	2.22	1.86
	KW	25	54	52	53	51	52	51	44	53	52	50
400	L/min	680	482	348	236	174	139	92	59	47	40
	M3/h	40.7	28.8	20.8	14.1	10.42	8.32	5.51	3.53	2.81	2.40
	KW	27	58	56	57	56	56	55	47	56	56
450	L/min	542	392	266	195	157	104	66	53
	M3/h	32.4	23.4	15.9	11.6	9.3	6.23	3.95	3.17
	KW	65	63	64	62	63	62	53	64

                                                                                                                                                                                                                                               安装要求：
1.本泵水平安装在20-30mm高的水泥混凝土基础上，进出口管路不得负担其它物体及管路的重量
2.齿轮臬内加注120#工业齿轮油。
3.在管路容易堵塞的场合，须安装安全阀，以保证泵的安全运行，如用户需另处订货，请向本公司提出。
4.冬季用泵须检查蒸气是否畅通，以免介质冻结时开泵造成损坏。
5.开泵前必须先打开进出口阀门
